Arkusz profilu
Podwójna oś rzędnych, kotowanie początków i końców łuków, promienie, słupki otworów z kroku 02 i przewyższenie pionowe regulowane od ×1 do ×20.
PROJEKTOWANIE I REALIZACJA HDD
Oprogramowanie Enginetric
Projektowanie i realizacja HDD
Horyzontalne przewierty sterowane
Wyznacz trasę przewiertu, wprowadź profil gruntu i oblicz parametry wiercenia.
W trakcie robót porównuj pomiary z projektem.
12 krokówOd projektu do raportu
2D + 3DJedna geometria, różne widoki
4 metodykiPorównanie siły wciągania
PL / ENInterfejs i raporty
01 / Poznaj możliwości
Trajektoria, grunt
i obliczenia
Dane o trasie i gruncie są wspólne dla obliczeń hydraulicznych, analizy przebicia nadkładu i siły wciągania.
HDDSuite to aplikacja internetowa firmy Enginetric do projektowania przewiertów sterowanych (HDD) pod rzekami, drogami, torowiskami i terenem zabudowanym. Korzystają z niej projektanci HDD, kierownicy zabiegów, inżynierowie płuczki, inwestorzy oraz uczelnie, a trajektoria, płuczka wiertnicza, siła wciągania i ryzyko przebicia nadkładu powstają w jednym modelu danych.

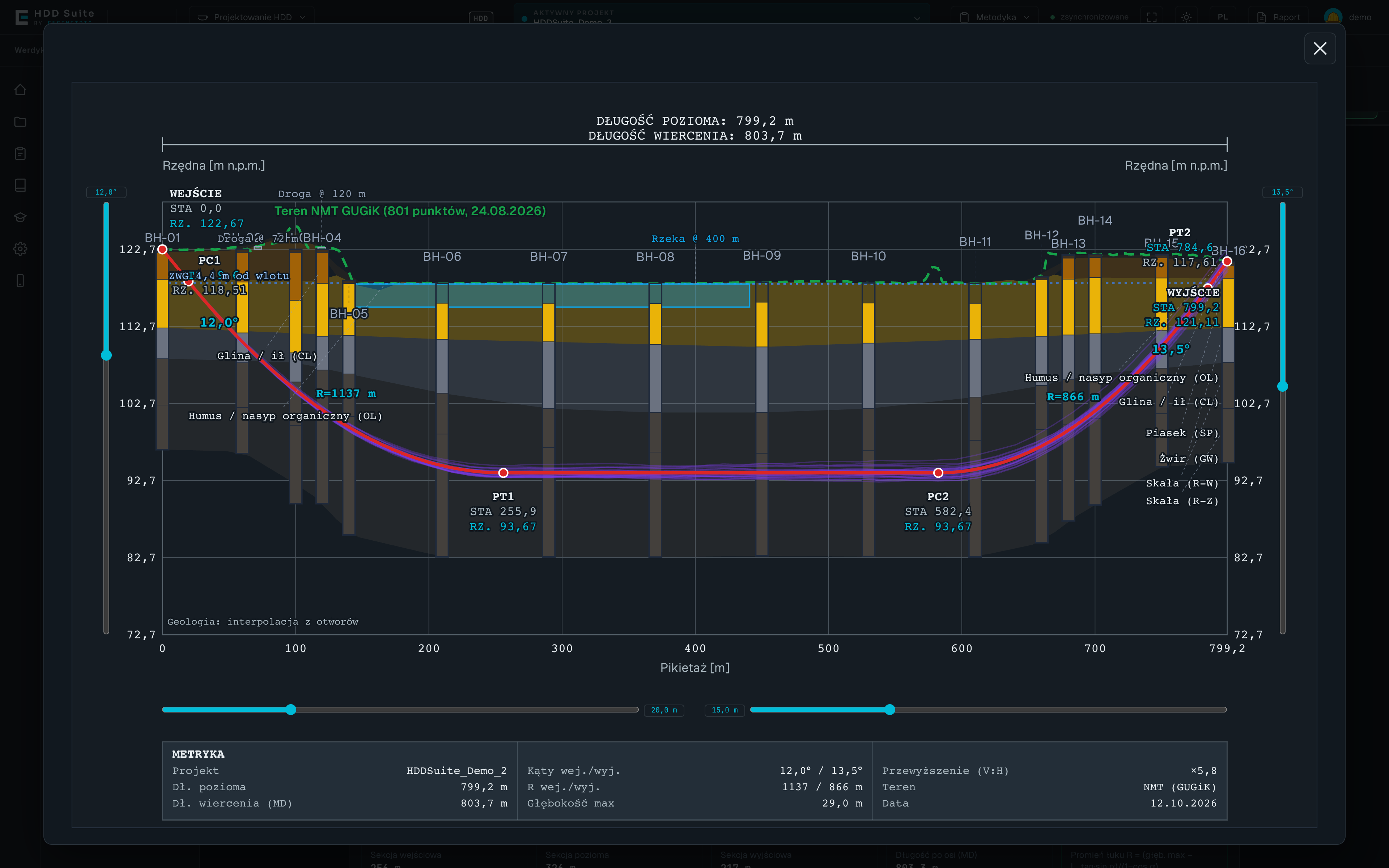

Przekrój podłużny (krok 03): trajektoria pięcioodcinkowa z kotowaniem łuków, teren z NMT GUGiK, słupki 16 otworów i interpolowane warstwy gruntu, przewyższenie pionowe ×5,8.
01 / 06Przekrój podłużny

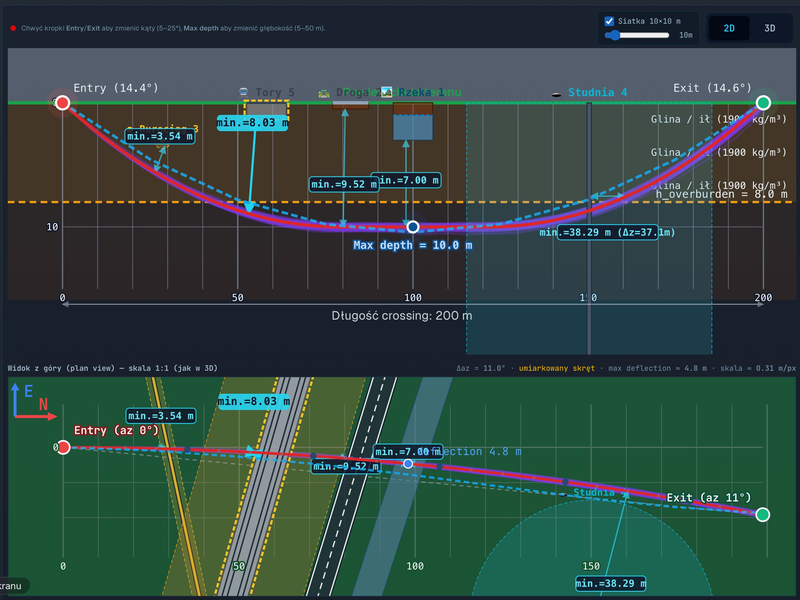

Projektowanie trajektorii
Przekrój podłużny
przewiertu
Projektuj trajektorię na tle rzeczywistego terenu i profilu geotechnicznego. Sprawdzaj promienie łuków, kąty wejścia i wyjścia oraz położenie przeszkód.
- Teren z NMT GUGiK
- Warstwy z otworów geotechnicznych
- Przekrój, rzut z góry i scena 3D
Zrzuty z aplikacji
Ekrany wersji 3.1.1 na projekcie demonstracyjnym: fikcyjny gazociąg DN500 pod Wisłą koło Kazimierza Dolnego, z realnym terenem z NMT GUGiK i 16 otworami geotechnicznymi.
Co liczy HDDSuite
Każdy obszar projektu przewiertu horyzontalnego sterowanego ma w programie własny krok, a wynik jednego kroku jest danymi wejściowymi następnego.
01Trajektoria
Model pięcioodcinkowy: prosta, łuk, odcinek poziomy, łuk, prosta. Kontrola promienia gięcia wg materiału rury i gruntu, przeszkody na trasie z zapasem pionowym.

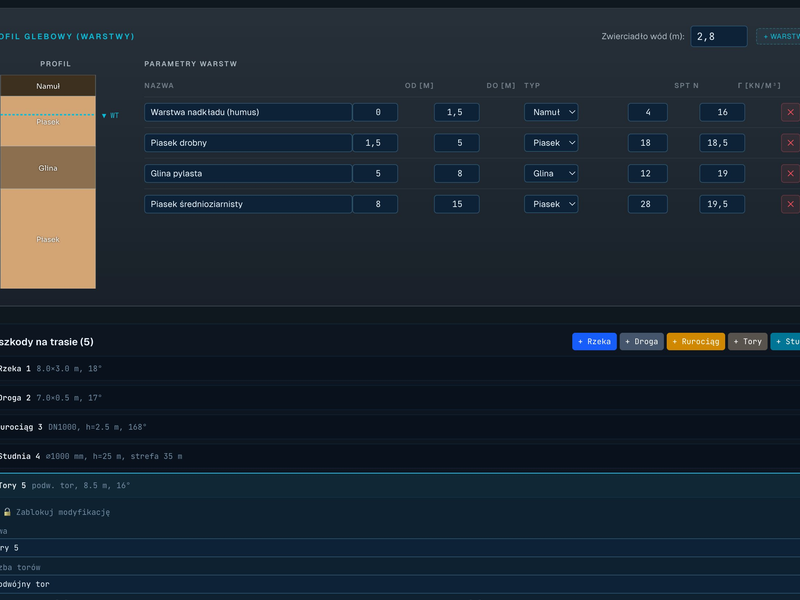

02Profil geotechniczny
Otwory geotechniczne z importu CSV, interpolacja warstw wzdłuż trasy, warstwy nierównoległe i teren z numerycznego modelu terenu GUGiK.
03Reologia płuczki
Modele Binghama i Herschela-Bulkleya z odczytów lepkościomierza Fanna, w tym estymator Zamory-Powera, oraz wskaźniki API RP 13B-1 (PV, YP, LSYP).

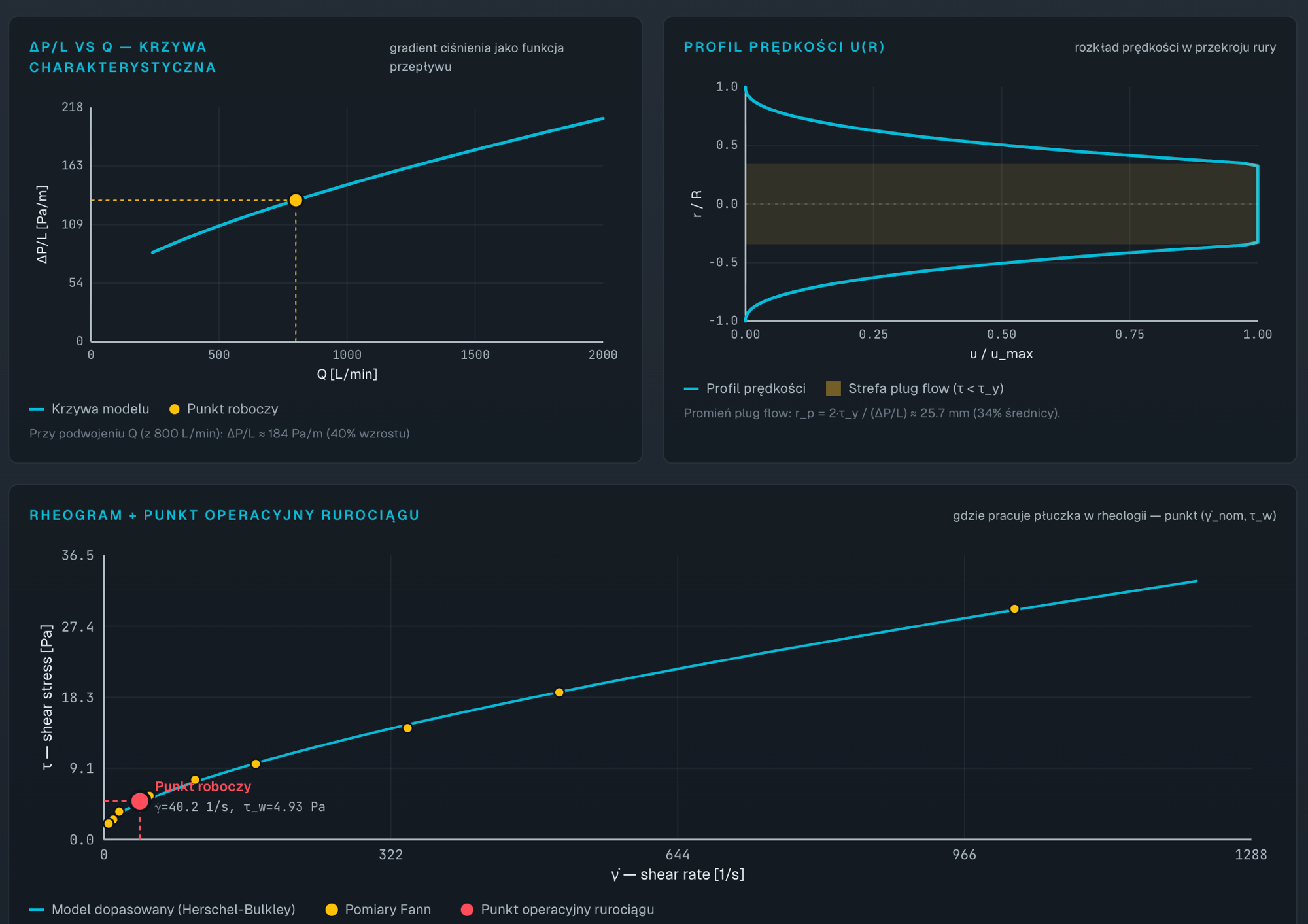

04Hydraulika
Każde przejście osobno: prędkość w przestrzeni pierścieniowej, spadek ciśnienia, ekwiwalentna gęstość cyrkulacyjna (ECD), strata na dyszach świdra i poprawka na mimośród.
05Przebicie nadkładu
Przebicie nadkładu (ang. frac-out) stacja po stacji dla pilota, poszerzania i wciągania: formuła Delft, naprężenie efektywne Terzaghiego i krzywa kontrolna Zał. G.

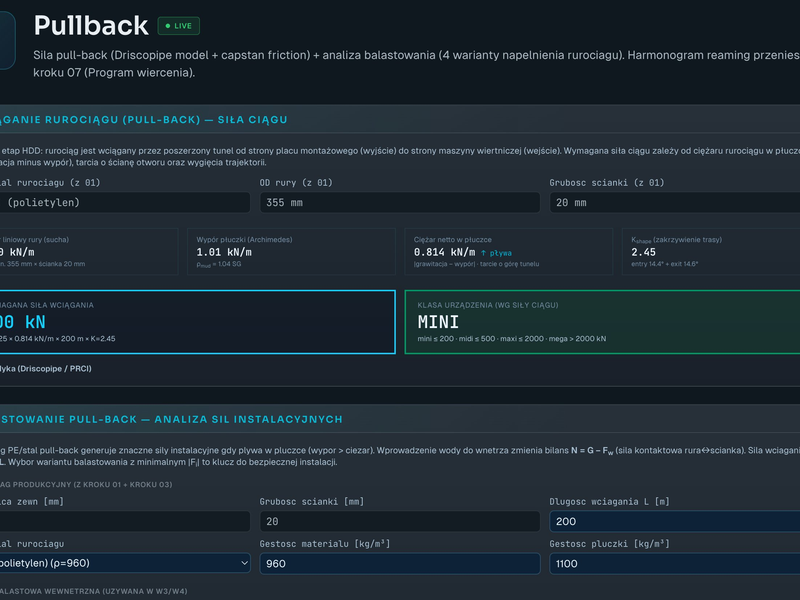

06Siła wciągania
Cztery metodyki liczone równolegle, siła projektowa ze współczynnikiem bezpieczeństwa, klasa maszyny, naprężenia w rurze i łuk rury nad wlotem.
07Balastowanie
Pięć wariantów napełnienia rury, w tym częściowe zalewanie, wpływ gęstości płuczki i grubości ścianki (SDR), wskazanie wariantu o najmniejszej sile instalacyjnej.
08Pomiar powykonawczy
Import telemetrii z CSV i z systemu DigiTrak, metoda minimalnej krzywizny, ocena odchyłek wg Zał. J ST-IGG-3301:2021 i porównanie z projektem.
Jedna trasa w trzech widokach
Przekrój podłużny, widok z góry i scena 3D pokazują ten sam projekt z tych samych danych.
Rzut trasy
Azymut wlotu i wylotu, zmiana kierunku w planie i przeszkody przecinające trasę, w tej samej geometrii co przekrój i scena 3D.

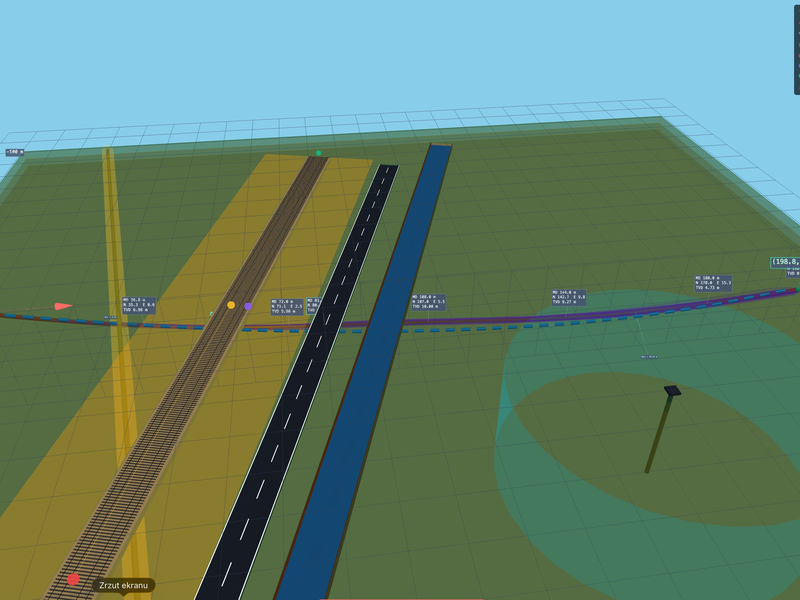

Model w skali 1:1
Teren z NMT GUGiK, warstwy gruntu, otwory i przeszkody w prawdziwych metrach. Po imporcie telemetrii trajektoria wykonana pojawia się obok planowanej.
02 / Geodezja i morfologia terenu
Mapy i model
terenu
Sprawdź przebieg przejścia na tle działek, sieci uzbrojenia, planów miejscowych i obszarów chronionych. Zestaw go z rzeźbą terenu oraz profilem gruntu.

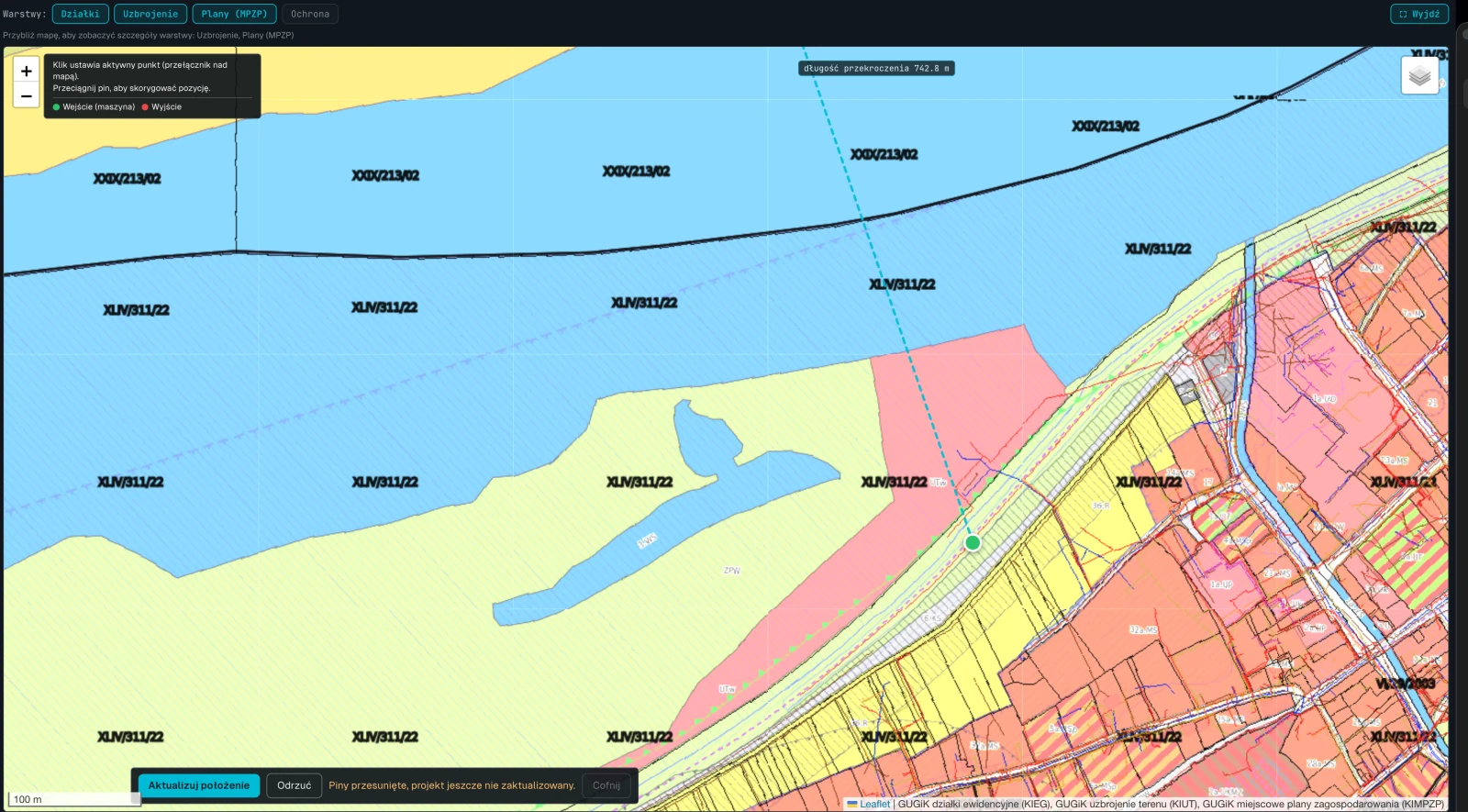

Plany miejscowe na trasie przewiertu
Warstwę MPZP można wyświetlić razem z działkami i sieciami uzbrojenia. Dzięki temu przebieg przejścia widać na tle przeznaczenia terenów po obu stronach rzeki.

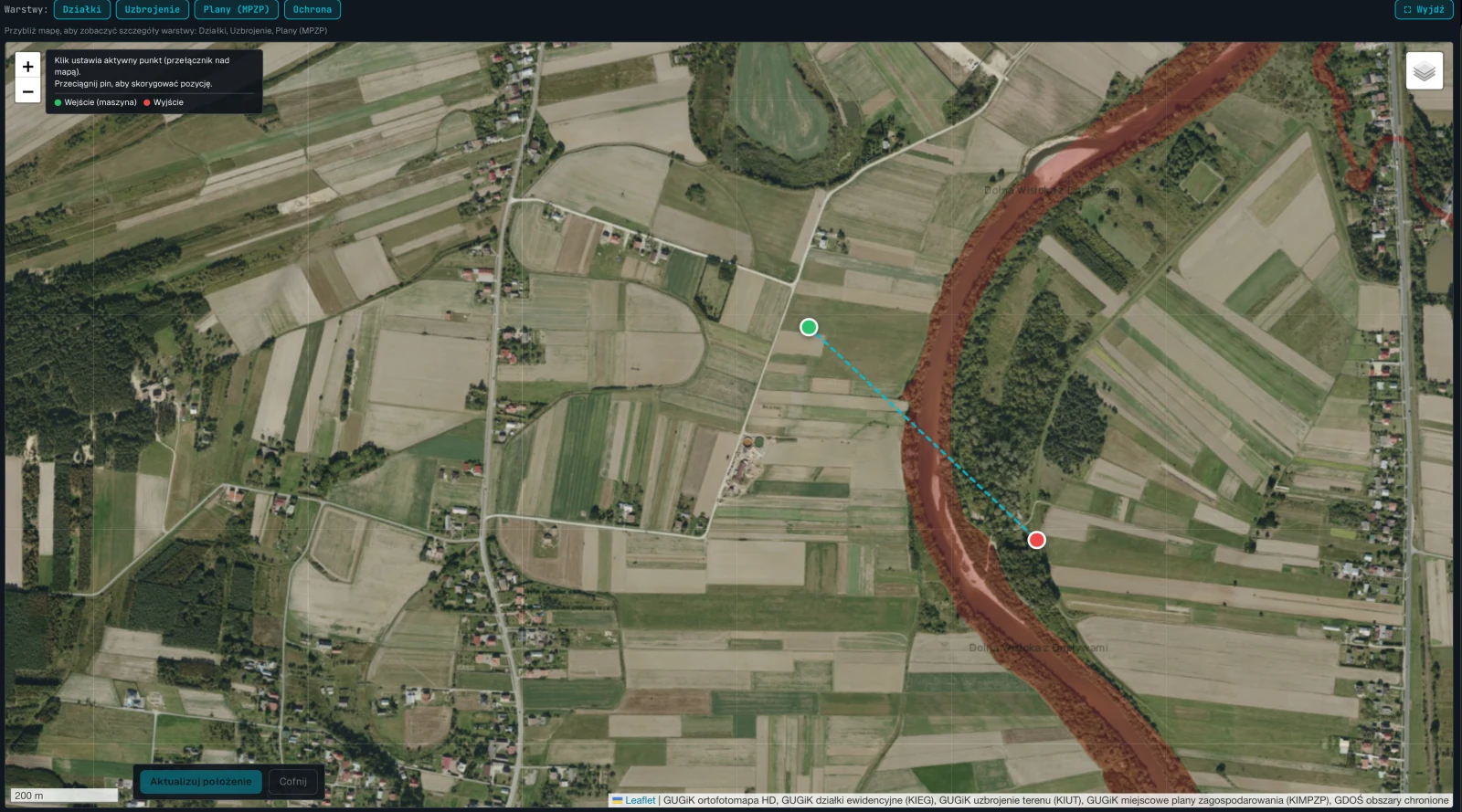

Ortofotomapa i obszary chronione
Granice obszarów chronionych z GDOŚ są widoczne na ortofotomapie. Punkty wejścia i wyjścia można porównać z położeniem rzeki, zabudowy i pól.

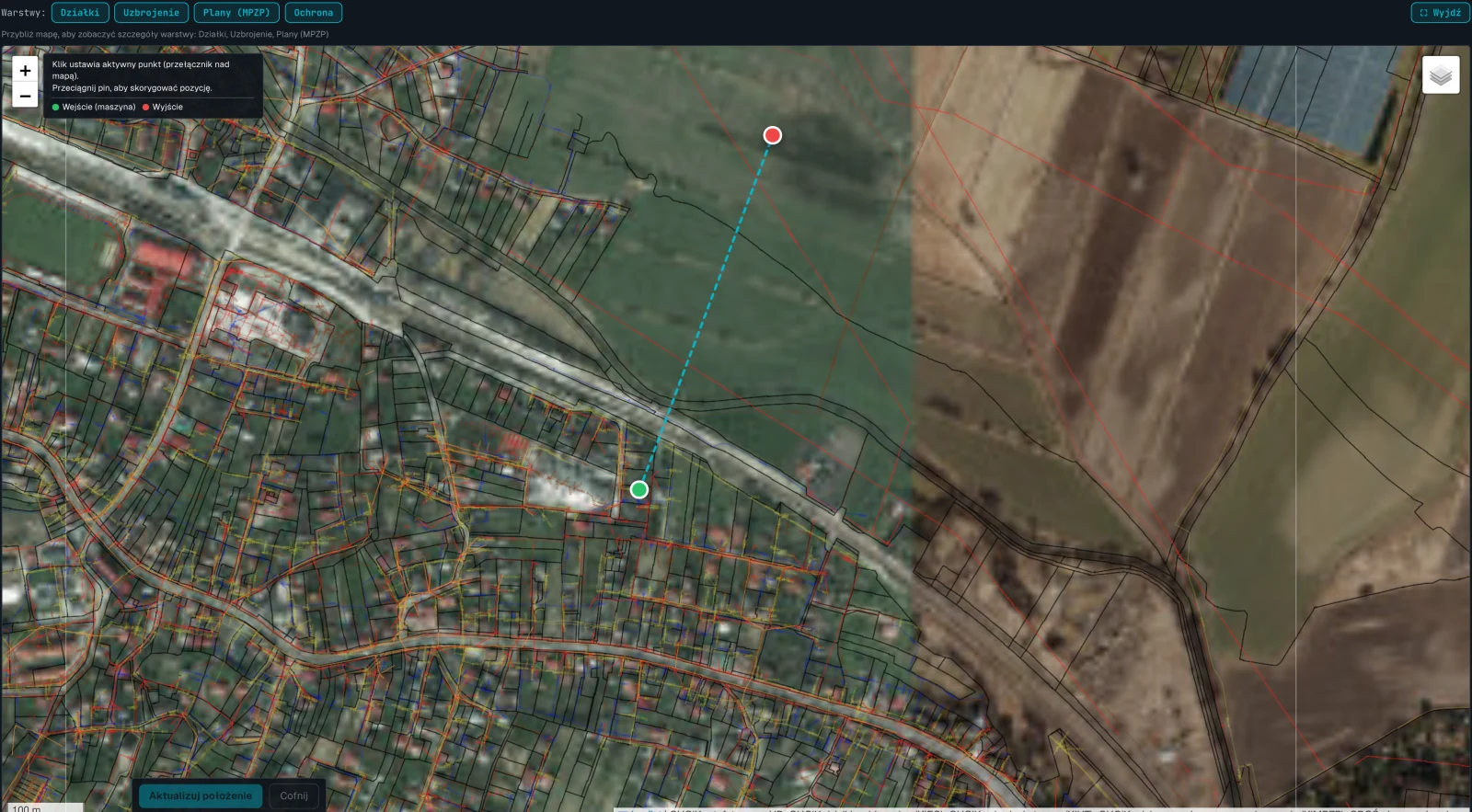

Działki i sieci na ortofotomapie
Na podkładzie fotograficznym widać granice działek i sieci uzbrojenia. Punkty wejścia i wyjścia oraz łącząca je linia pozwalają ocenić przebieg przejścia względem drogi, budynków i istniejącej infrastruktury.

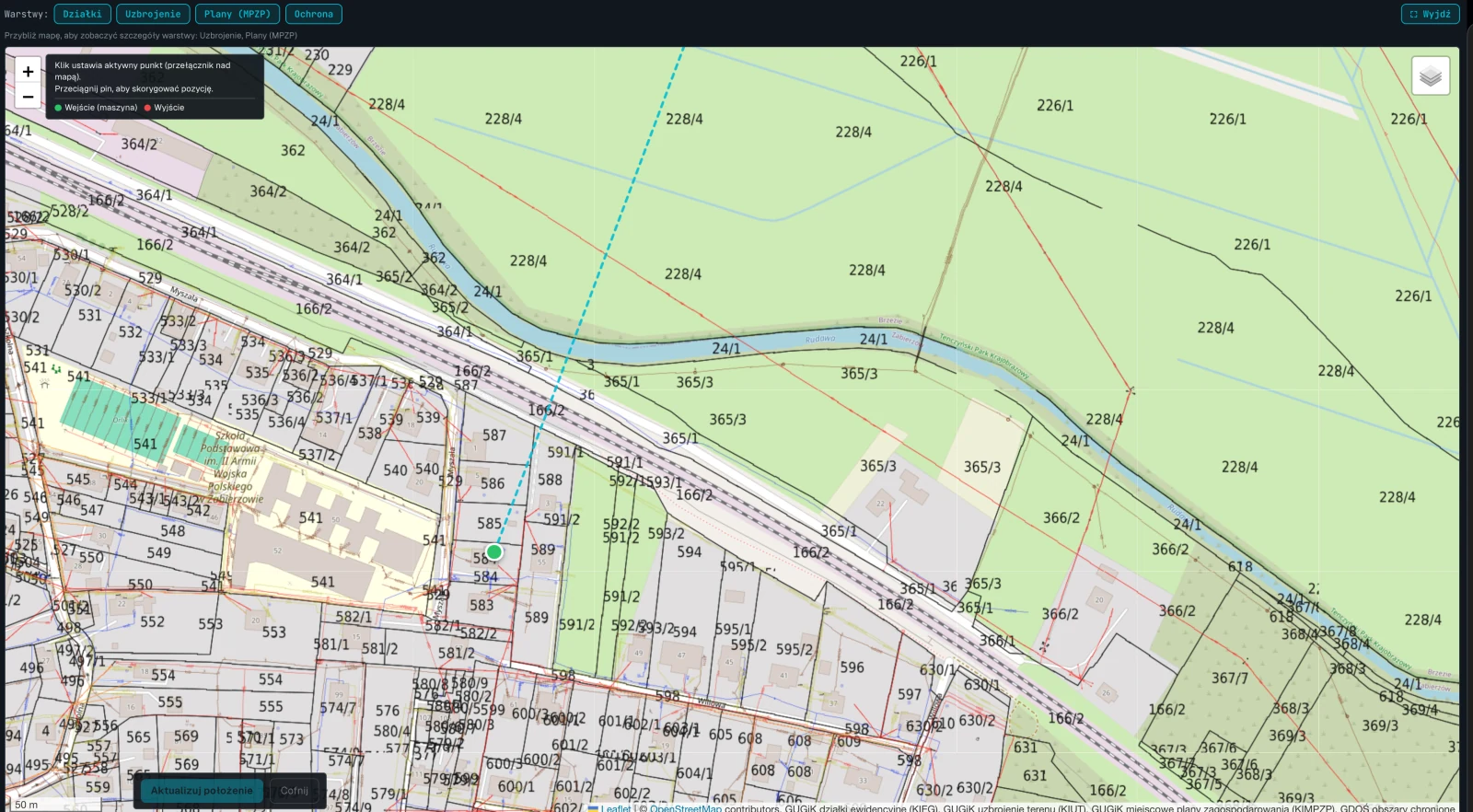

Numery działek na mapie przejścia
Numery i granice działek są nałożone na mapę OpenStreetMap. Przykład pokazuje położenie punktu wejścia i przebieg trasy w sąsiedztwie rzeki, linii kolejowej, dróg i zabudowy. Warstwy uzbrojenia, planów miejscowych i obszarów chronionych można włączać osobno.

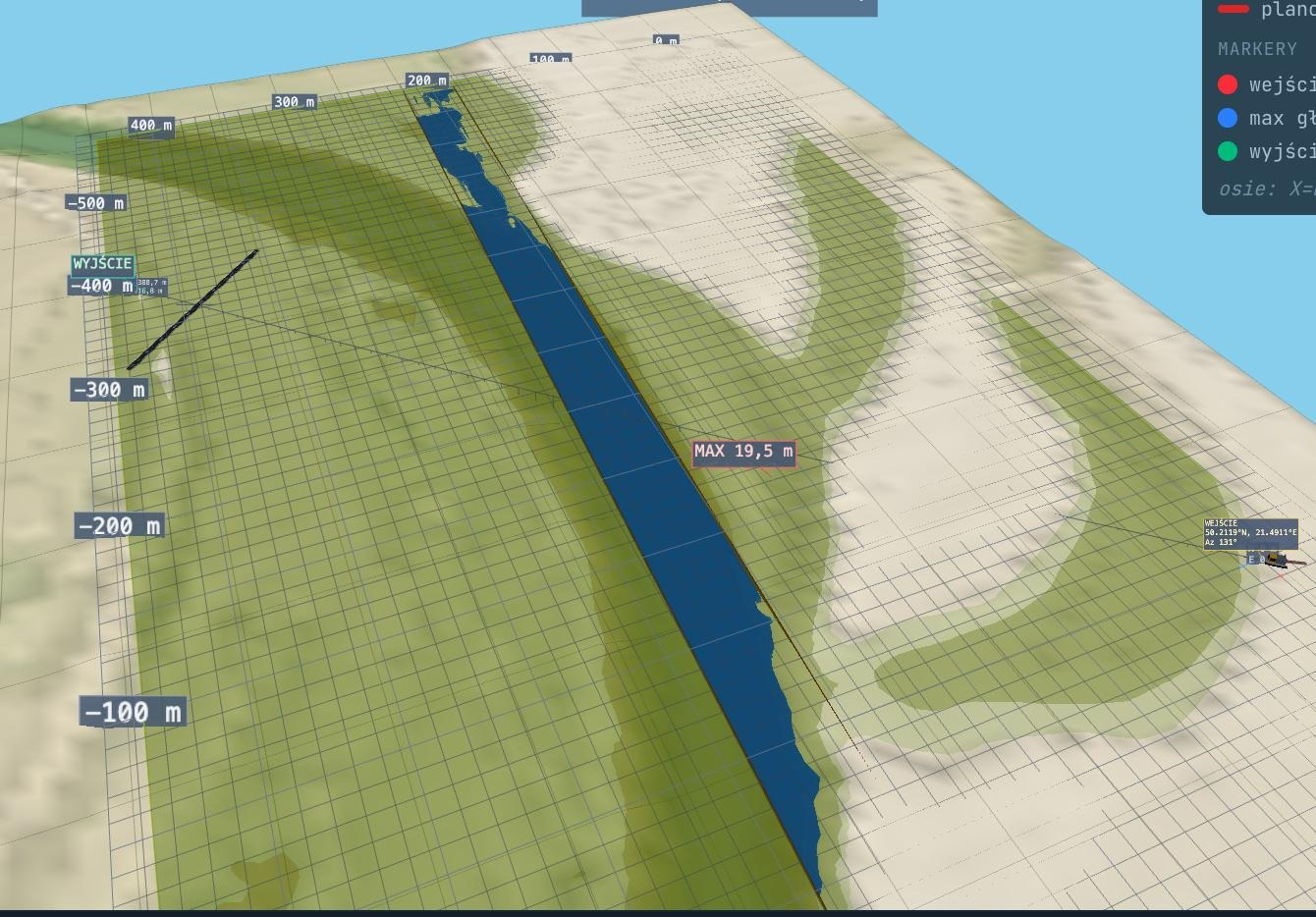

Rzeźba terenu z NMT
Model 3D odtwarza ukształtowanie terenu z danych GUGiK. Kolory powierzchni pomagają rozróżnić wzniesienia, obniżenia i dno doliny.

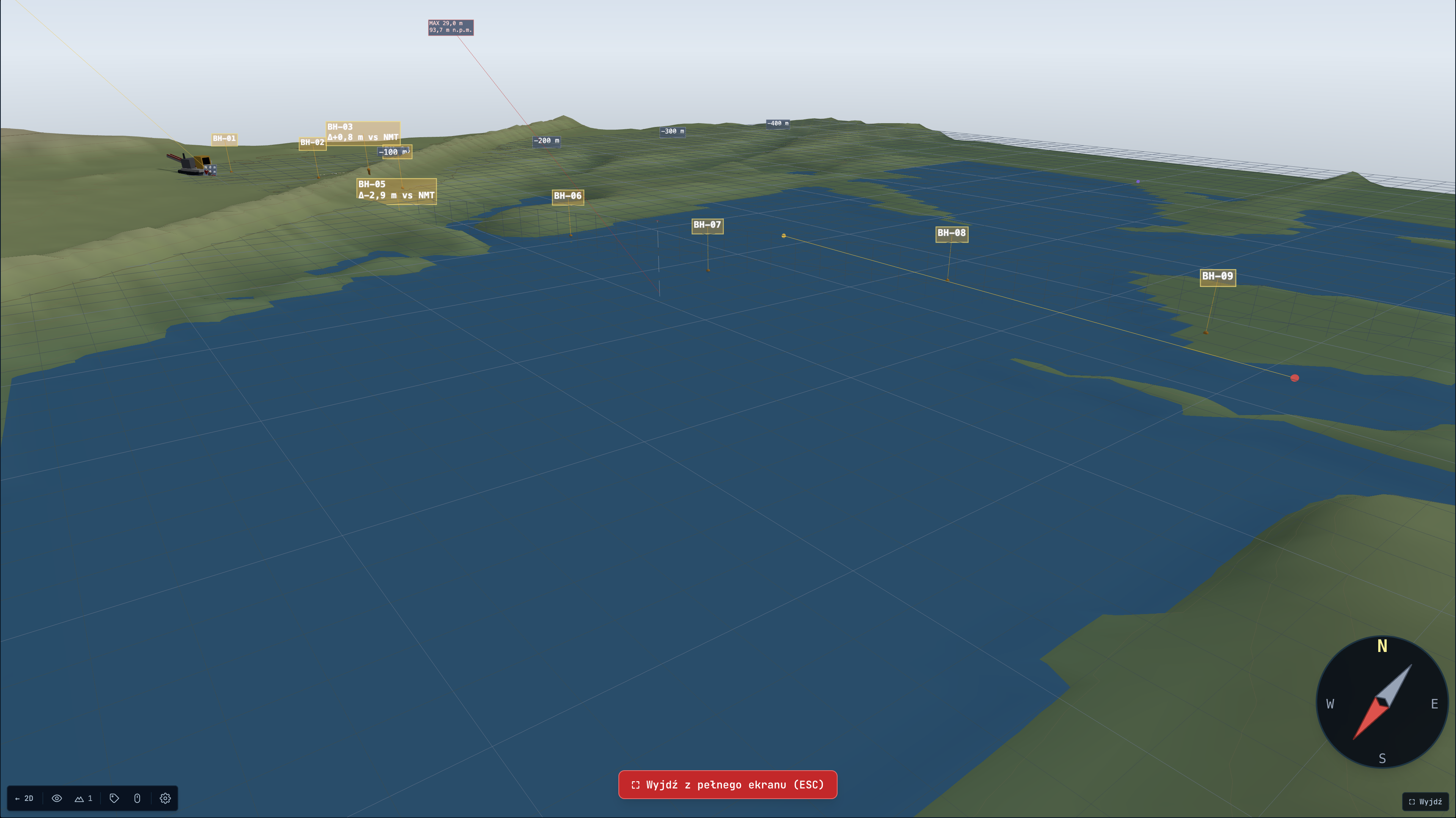

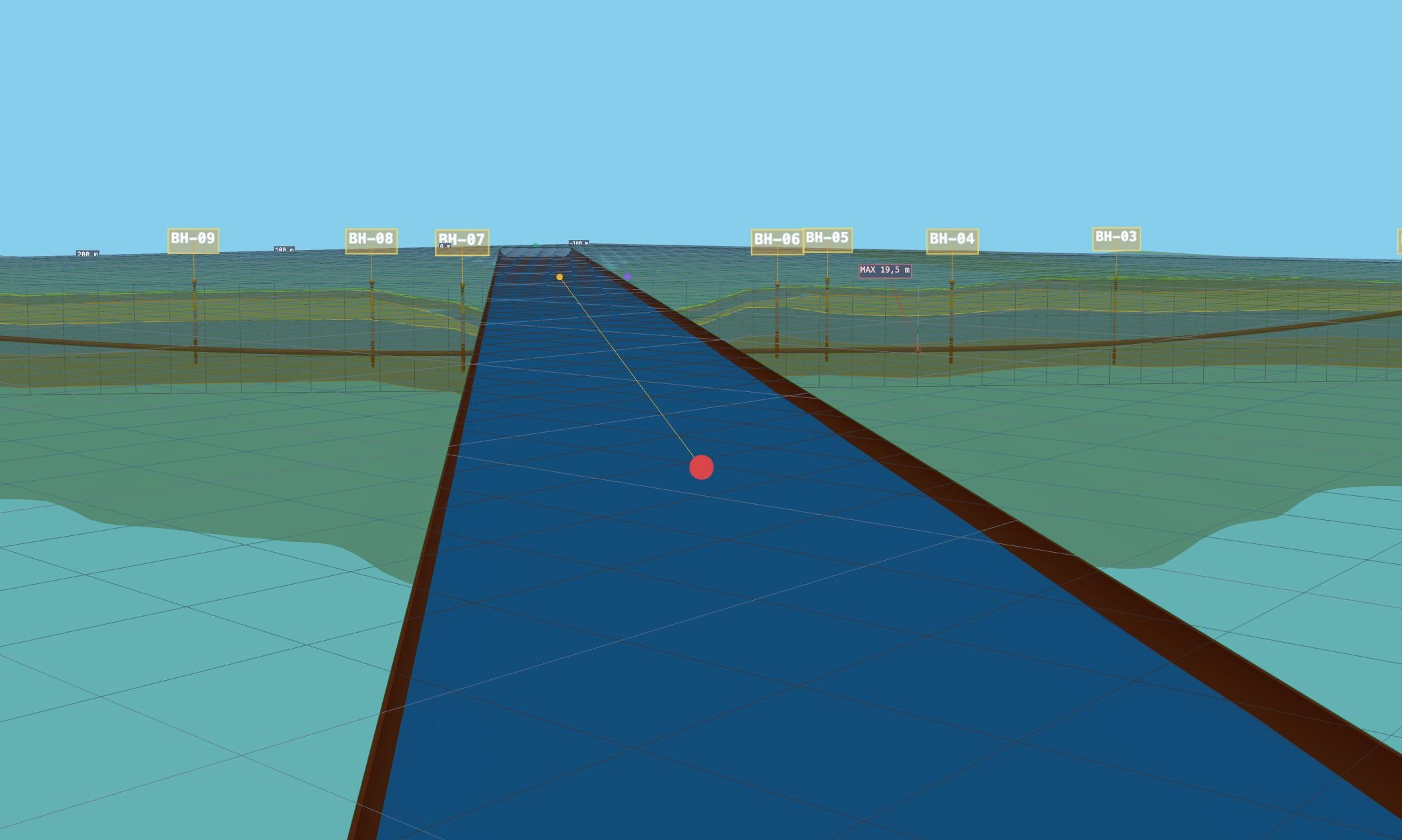

Rzeka w modelu 3D
Widok łączy powierzchnię terenu, koryto rzeki, trajektorię i otwory geotechniczne. Scenę można obracać, aby sprawdzić ich wzajemne położenie.

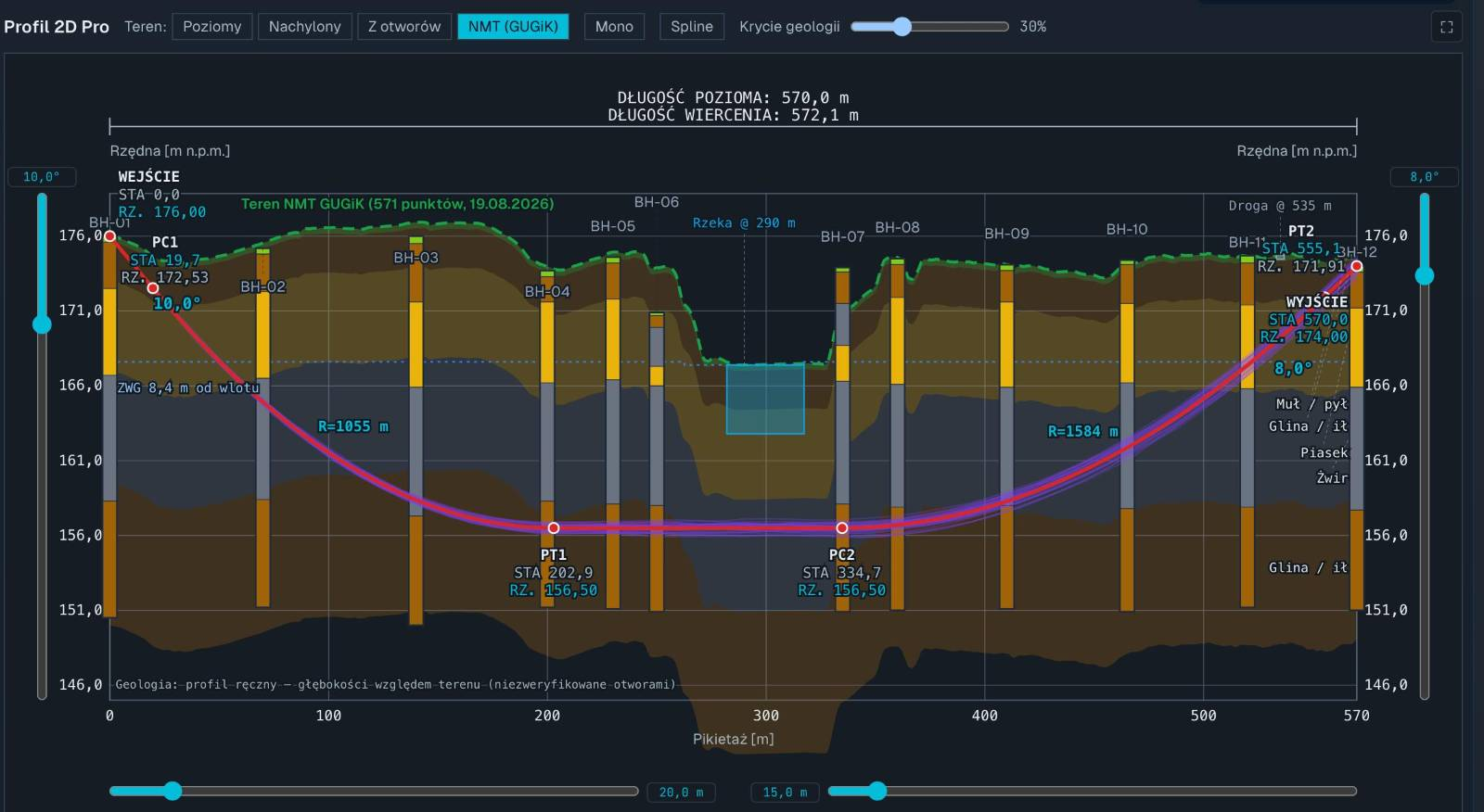

Trajektoria na profilu terenu
Na profilu widać linię terenu, otwory geotechniczne i warstwy gruntu. Kąty wejścia i wyjścia oraz długości prostych odcinków można zmieniać bezpośrednio w tym widoku.

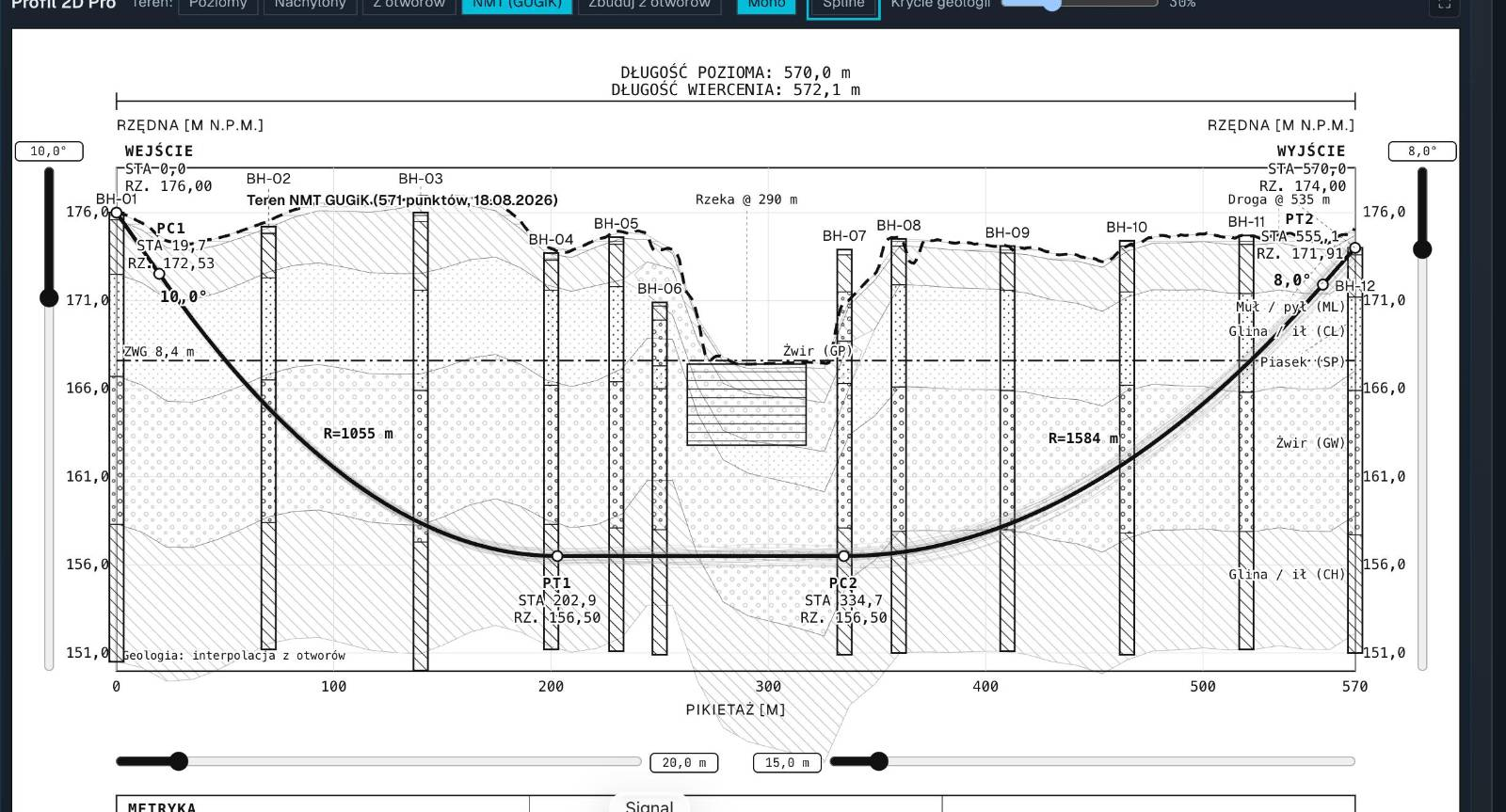

Profil do wydruku
Jasny, monochromatyczny profil zachowuje wymiarowanie: kąty, promienie i rzędne charakterystycznych punktów. Warstwy gruntu są rozróżnione szrafurami.

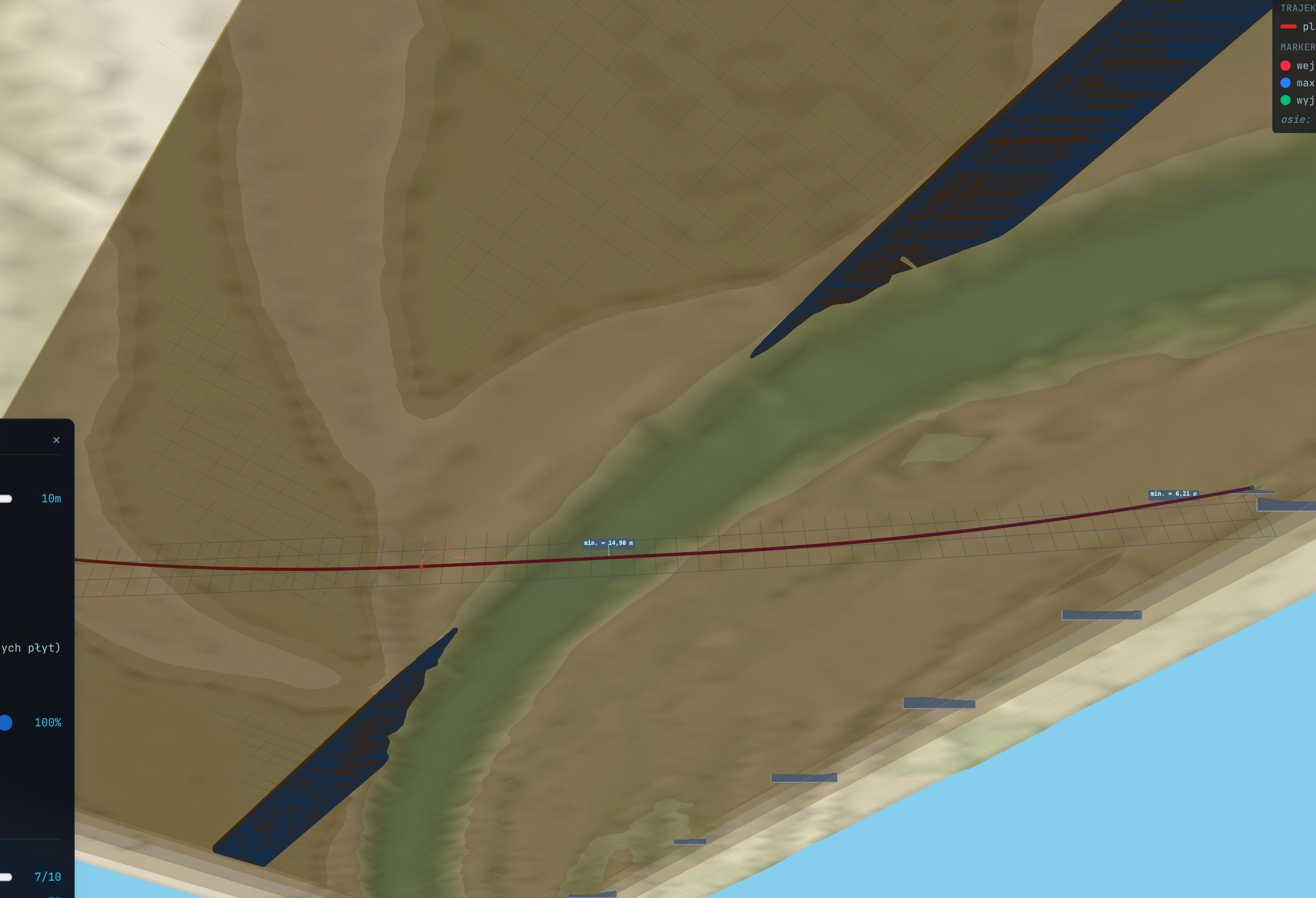

Trajektoria pod modelem terenu
Widok od spodu pokazuje położenie trajektorii pod doliną i rzeką. Widoczne są też przeszkody oraz odległości między nimi a trasą przewiertu.
Przekrój geologiczny w 3D
Przekrój w osi przewiertu łączy warstwy gruntu, otwory geotechniczne i trajektorię. Pokazuje podłoże, przez które przechodzi projektowana trasa.
Przykładowe widoki z aplikacji HDDSuite. Dane mapowe: GUGiK (KIEG, KIUT, KIMPZP) i GDOŚ; podkład OpenStreetMap. Numeryczny model terenu: GUGiK. Pokazane integracje danych publicznych dotyczą Polski.
03 / Od planu do wykonania
Przebieg pracy
w programie
Kroki odpowiadają szynie nawigacyjnej programu. Trajektoria z kroku 03 zasila hydraulikę w kroku 05, a całość zamyka raport PDF.
FAZA A
Projektowanie
Ustal lokalizację przejścia, profil geotechniczny, trajektorię i parametry płuczki wiertniczej.
- 01 Projekt i produkt
- 02 Profil geotechniczny
- 03 Trajektoria
- 04 Reologia
FAZA B
Obliczenia
Oceń hydraulikę, ryzyko przebicia nadkładu i obciążenia przy instalacji rurociągu.
- 05 Hydraulika
- 06 Program wiercenia
- 07 Wciąganie
- 7b Balastowanie
FAZA C
Weryfikacja
Porównaj pomiary z projektem, uzupełnij rejestr ryzyk i wygeneruj raport.
- 08 Telemetria
- 09 Realizacja na żywo
- 88 Rejestr ryzyk
- PDF Raport
Import i eksport danych
Trajektoria projektowa wychodzi z programu jako tabela stacji i wraca jako pomiar powykonawczy.
Tabela stacji

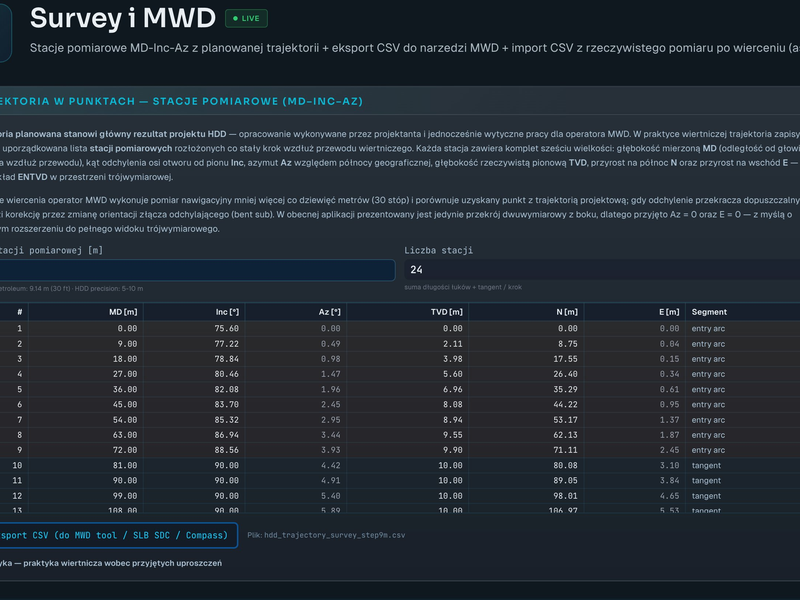

Stacje trajektorii projektowej z krokiem ustawianym przez projektanta i eksportem do CSV dla operatora telemetrii.
Import telemetrii
Plik CSV z rozpoznaniem kolumn albo eksport DigiTrak (DataLog, LWD). Brakujące współrzędne program liczy metodą minimalnej krzywizny.
Eksport powykonawczy
Profil do funkcji Create Profile From File w Civil 3D, profil DXF R12 z opcjonalną warstwą projektową i CSV dla geodety.
Raport
Raport uniwersalny po polsku lub angielsku, raport z barwami firmy oraz cztery style specjalistyczne, od krótkiego podsumowania decyzji po wersję dla operatora w terenie.
04 / Metody obliczeniowe
Normy i źródła
obliczeń
Każda stała w silniku obliczeniowym ma źródło: normę albo publikację.
Wartość bez pokrycia w źródłach staje się jawną nastawą projektanta, z notą w interfejsie i w raporcie. Werdykty bezpieczeństwa przelicza w tle drugi, niezależnie napisany silnik, a raport PDF zawiera tabelę porównań.
Program nie zastępuje oprogramowania CAD do rysunków wykonawczych ani tyczenia i nie wykonuje badań geotechnicznych. Profil gruntu podaje projektant na podstawie rozpoznania terenowego.
Poznaj metodykę w podręczniku Podręcznik dostępny po zalogowaniu.Siła wciągania
PRCI (równanie kabestanu), ASTM F1962 (metoda Maslina i Slavina), ROE i KWiG wg ST-IGG-3301 pkt 5.9.2. Siła projektowa uwzględnia mnożnik przestojów i współczynnik bezpieczeństwa.
Przebicie nadkładu
Ciśnienie szczelinowania wg formuły Delft (Luger i Hergarden, 1988) z członem kohezyjnym i naprężeniem efektywnym Terzaghiego. Pod rzeką słup wody się znosi.
Klasyfikacja ST-IGG-3301:2021
Wskaźnik HDI (długość otworu razy średnica w calach), kategoria projektu wg Tablicy A.1, stopień trudności wg Tablicy 4 i zalecany współczynnik bezpieczeństwa siły wciągania.
Spójność danych
21 reguł ocenia komplet danych, nie pojedyncze pola, na przykład otwór poszerzony węższy od rury albo rurę PVC pod gazociąg o MOP 8,4 MPa. Program informuje, nie blokuje.
Analiza wariantów
Reologia i balastowanie
Przykładowe wyniki dopasowania modelu płuczki oraz porównanie wariantów wypełnienia rurociągu.

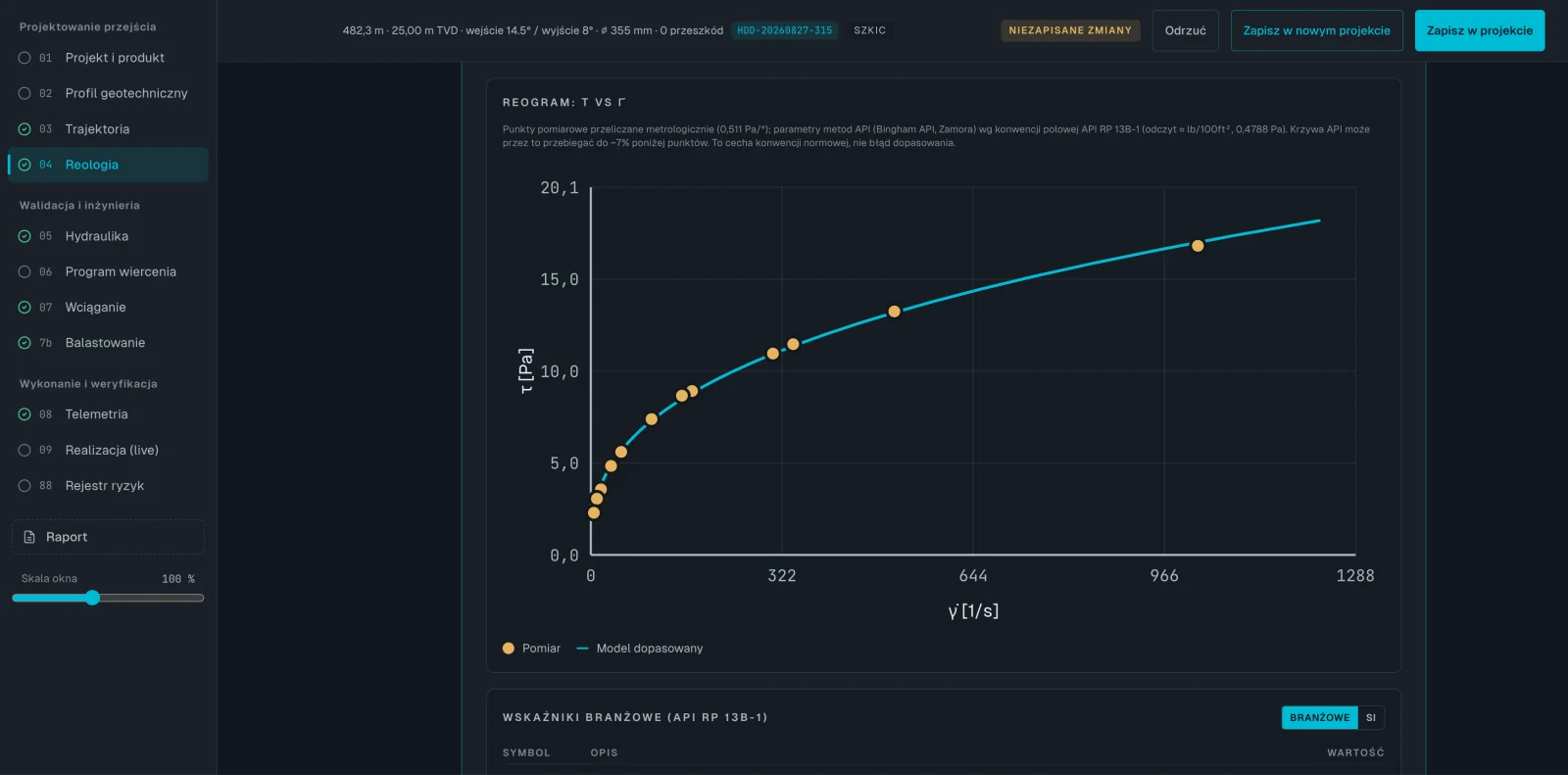

Model Herschela-Bulkleya
Reogram zestawia punkty pomiarowe z krzywą modelu Herschela-Bulkleya. Pokazuje zależność naprężenia ścinającego od szybkości ścinania, na podstawie której można ocenić dopasowanie modelu do pomiarów.

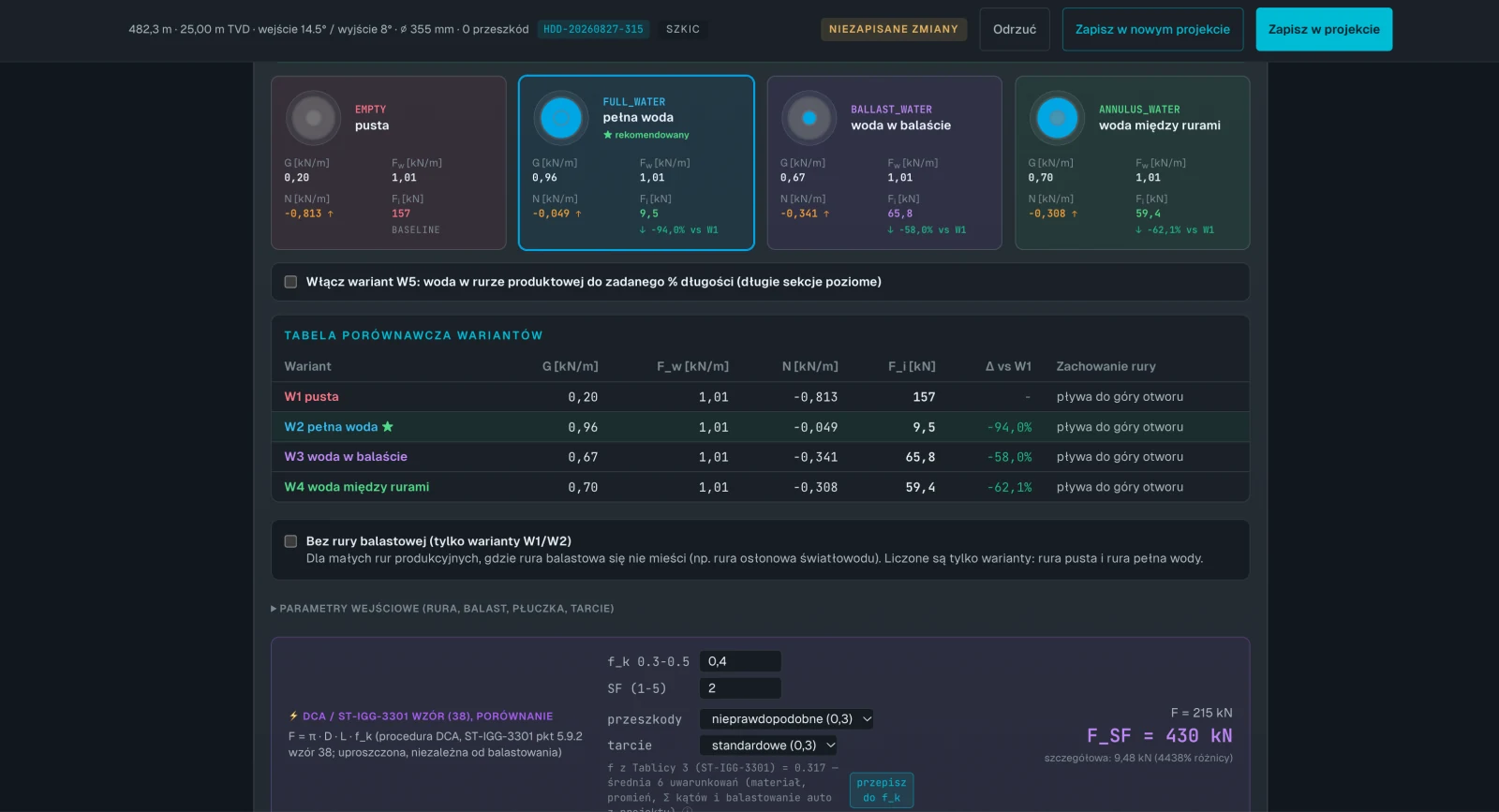

Porównanie wariantów balastowania
Porównaj rurę pustą, wypełnioną wodą, wodę w balaście i wodę między rurami. Tabela zestawia ciężar, wypór, nacisk i siłę wciągania, a poniżej widać niezależne porównanie według DCA / ST-IGG-3301.
Z biura na plac budowy

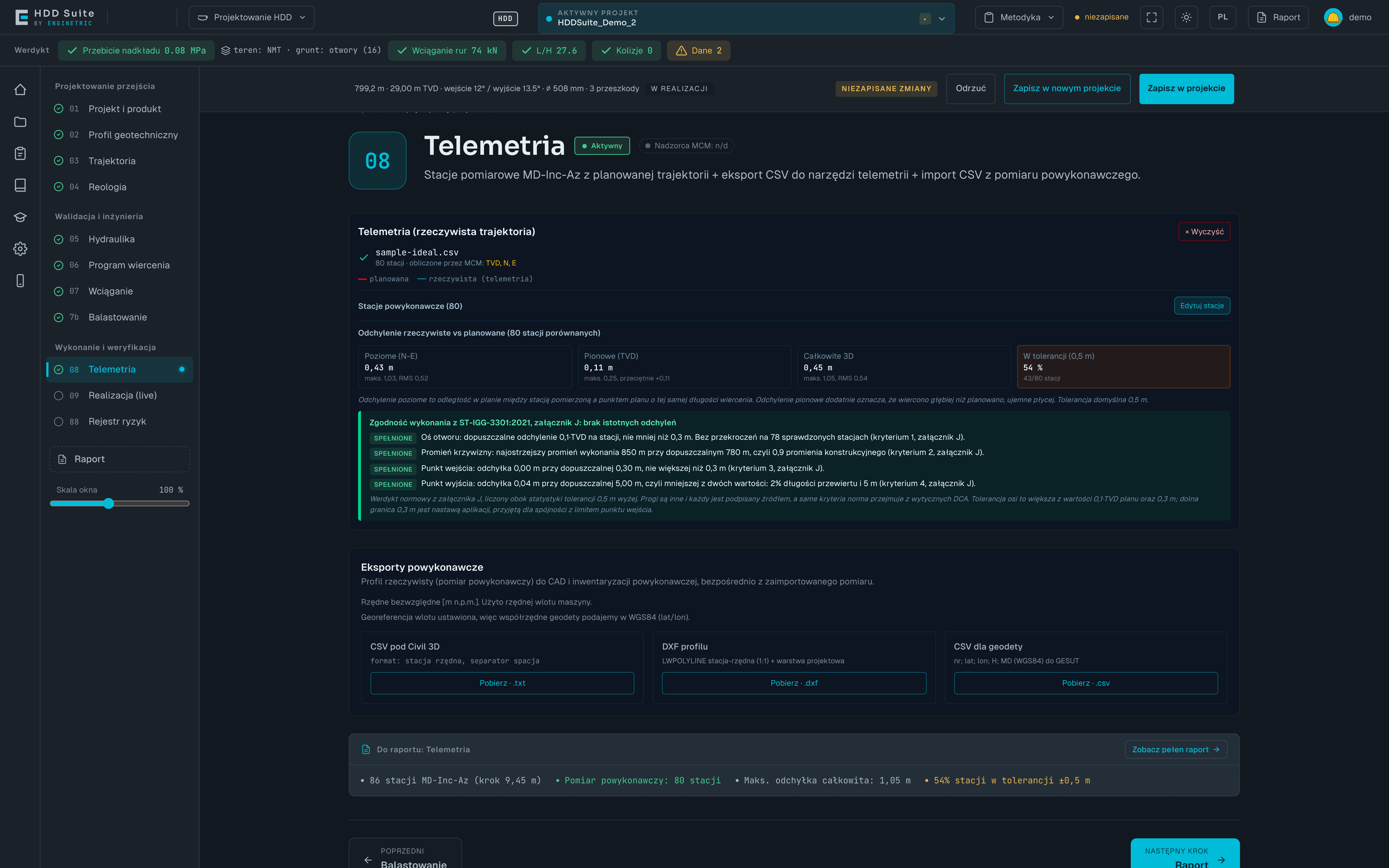

Pomiar
powykonawczy
Porównaj trajektorię zaprojektowaną z wykonaną. Zobacz odchyłki, sprawdź stacje pomiarowe i przygotuj dokumentację powykonawczą.

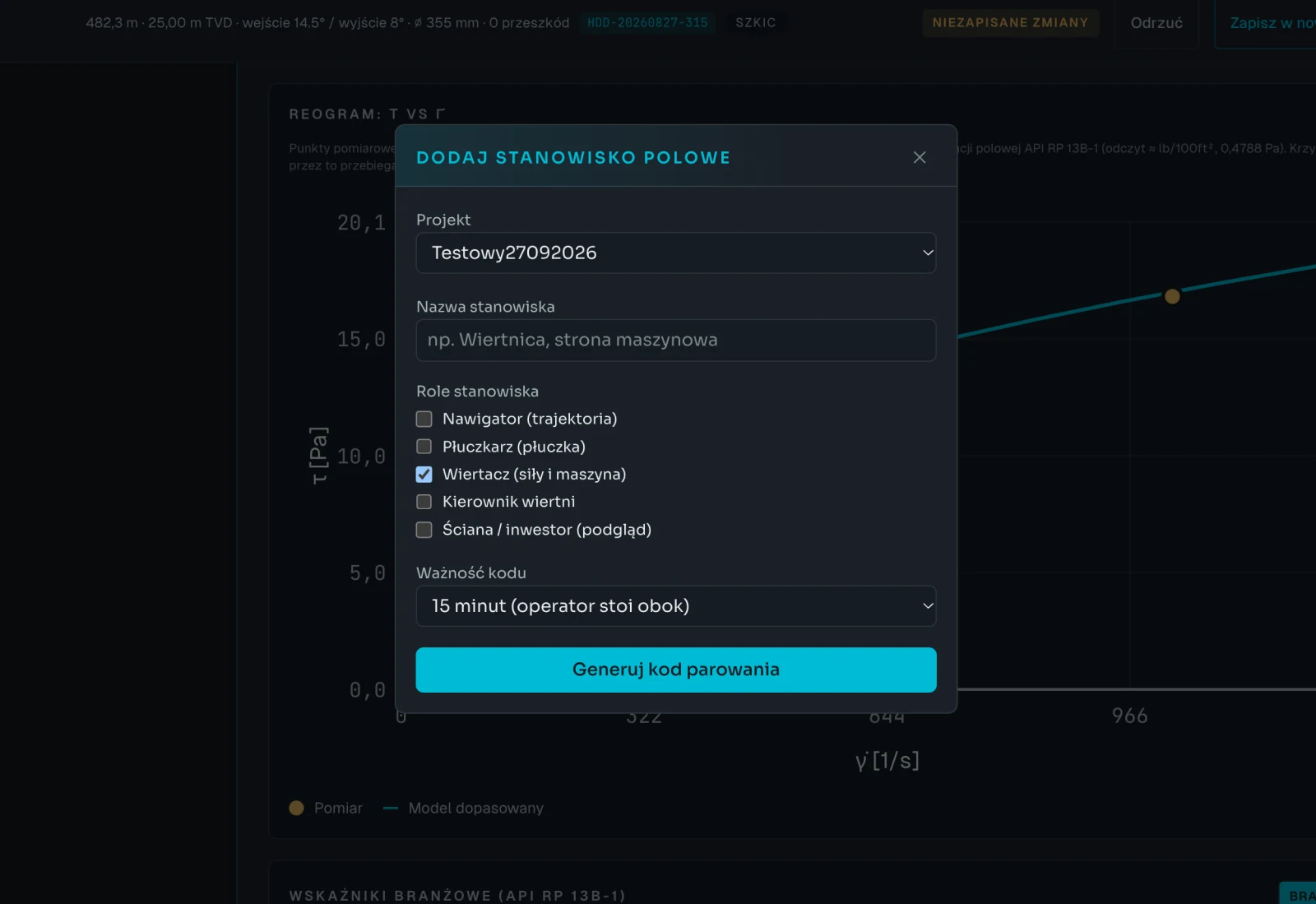

Zobacz telemetrięStanowiska polowe i role
Stanowisko przypisuje się do projektu i nadaje mu nazwę oraz role: nawigatora, płuczkarza, wiertacza, kierownika wiertni lub podglądu dla inwestora. Do połączenia stanowiska z projektem służy kod parowania o wybranym czasie ważności.

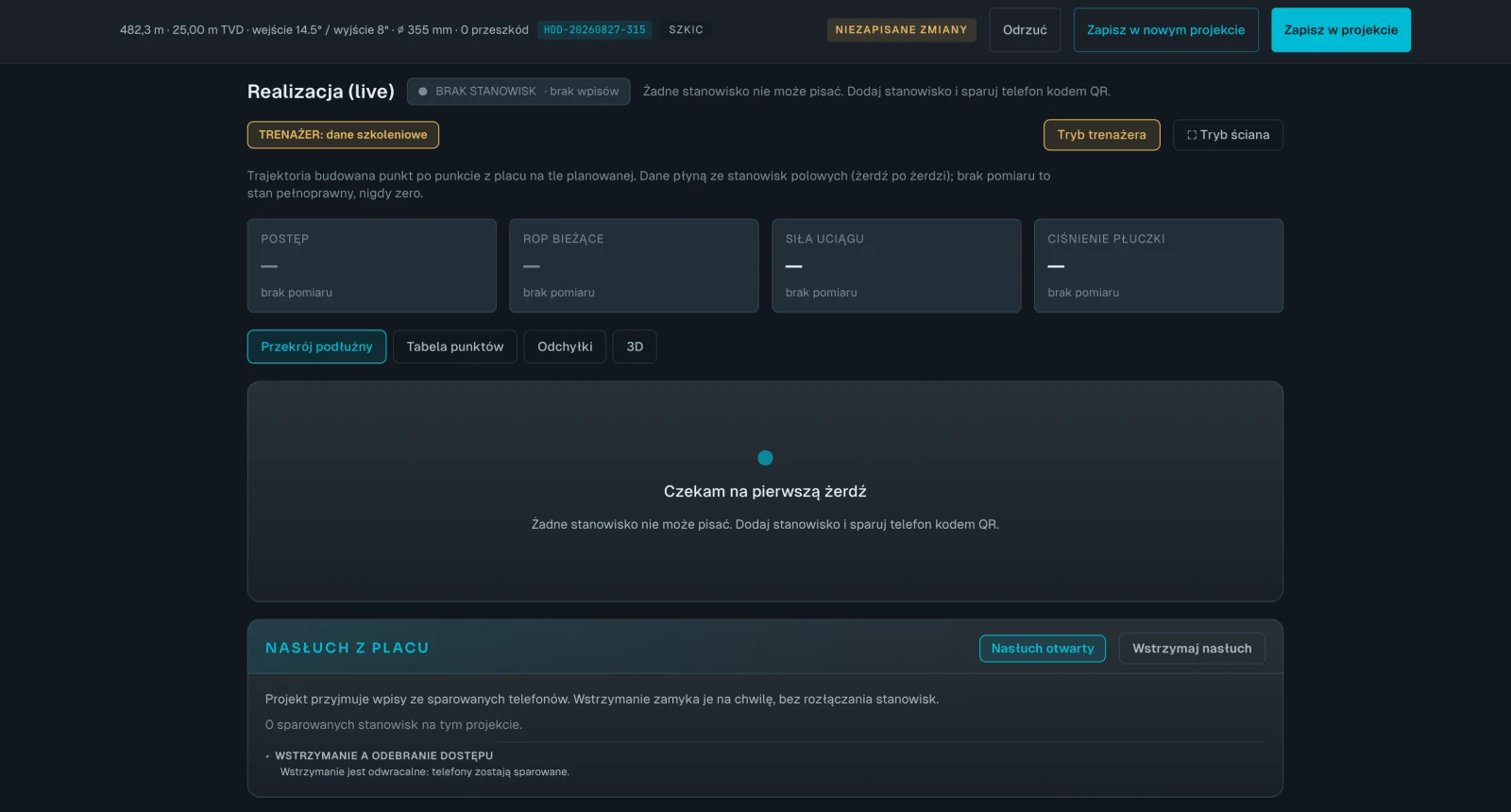

Nasłuch ze stanowisk polowych
Program odbiera wpisy ze sparowanych telefonów i pokazuje realizację na tle planu. Nasłuch można wstrzymać bez rozłączania stanowisk. Ten ekran oczekuje na pierwszą żerdź. Brak pomiarów jest opisany w kartach parametrów.
Czym jest HDDSuite?
HDDSuite to aplikacja internetowa do projektowania przewiertów sterowanych (HDD). Łączy w jednym modelu danych czynności, które zwykle wykonuje się w kilku osobnych narzędziach: rysunek trajektorii, arkusz reologii, kalkulator siły wciągania, profil geologiczny i raport.
Dla kogo jest program?
Dla projektanta HDD (pełny przebieg projektu), kierownika zabiegu (odczyt projektu i dane powykonawcze), inżyniera płuczki (reologia, ECD, ryzyko przebicia), inwestora lub zamawiającego (raport PDF i podgląd tylko do odczytu) oraz wykładowców i studentów (scenariusze edukacyjne i projekty demonstracyjne).
Na jakich normach i metodach opierają się obliczenia?
Na standardzie ST-IGG-3301:2021 Izby Gospodarczej Gazownictwa (HDI, Tablica 4, pkt 5.9.2, Zał. G i J), PRCI, ASTM F1962, formule Delft wg Lugera i Hergardena, API RP 13B-1, poprawce Haciislamoglu i Langlinais oraz ASME B31.4 dla naprężeń eksploatacyjnych rurociągu stalowego.
Skąd program bierze teren i geologię?
Teren pochodzi z numerycznego modelu terenu GUGiK, podkłady z ortofotomapy GUGiK i OpenStreetMap, podpowiedź typu gruntu z mapy geologicznej CBDG PIG-PIB. Profil gruntu do obliczeń projektant buduje z otworów geotechnicznych wczytanych z pliku CSV albo wpisuje ręcznie.
Czy HDDSuite pomaga na placu budowy?
Tak. Karta operatora do druku podaje zadane parametry dla każdej żerdzi. Krok 09 zestawia plan z wykonaniem spływającym z placu żerdź po żerdzi, a aplikacja polowa na telefon działa także bez zasięgu i dosyła wpisy po jego powrocie.
W jakich językach działa program?
Interfejs i raporty są dostępne po polsku i po angielsku.
Jak uzyskać dostęp do demo?
Aplikacja wymaga konta, a konta zakłada administrator organizacji. O dostęp do wersji demonstracyjnej zapytaj przez formularz kontaktowy.
